Проектирование и устройство надежных контуров заземления для частных домов, коттеджных поселков, коммерческих пространств и производственных объектов. Разрабатываем и монтируем заземляющие устройства с заданным показателем сопротивления (до 4 Ом для котельных и до 10 Ом для бытовых сетей) под климатические и грунтовые особенности Одесской области.
Инженерные типы и схемы заземляющих устройств

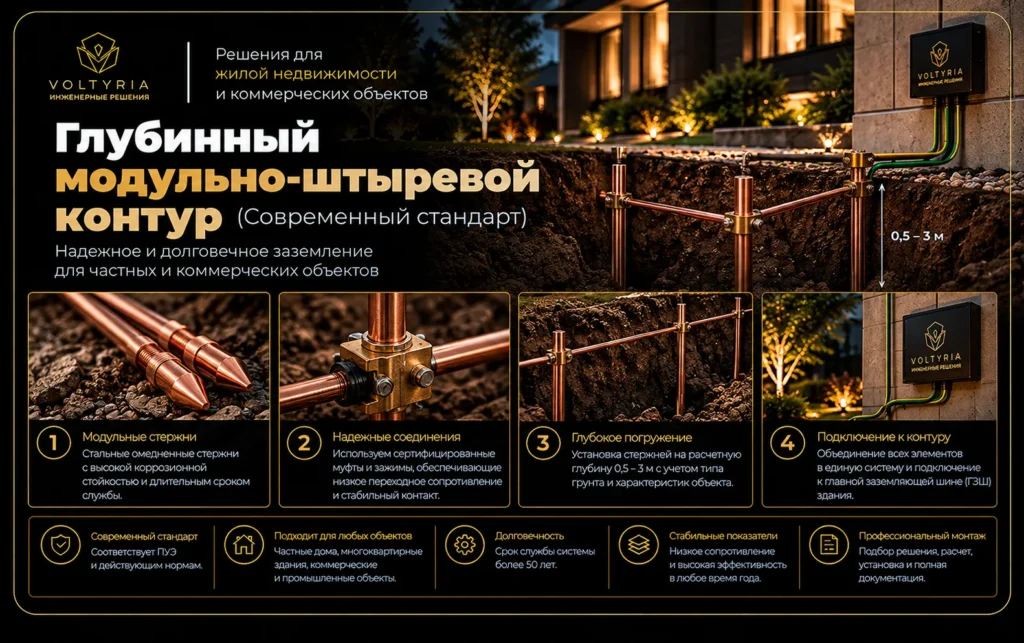

Глубинный модульно-штыревой контур (Современный стандарт): Точечная вертикальная система с погружением омедненных или оцинкованных стержней на глубину от 6 до 15 метров в одну точку. Характеризуется абсолютной стабильностью сопротивления круглый год, компактностью и высокой устойчивостью к коррозии.

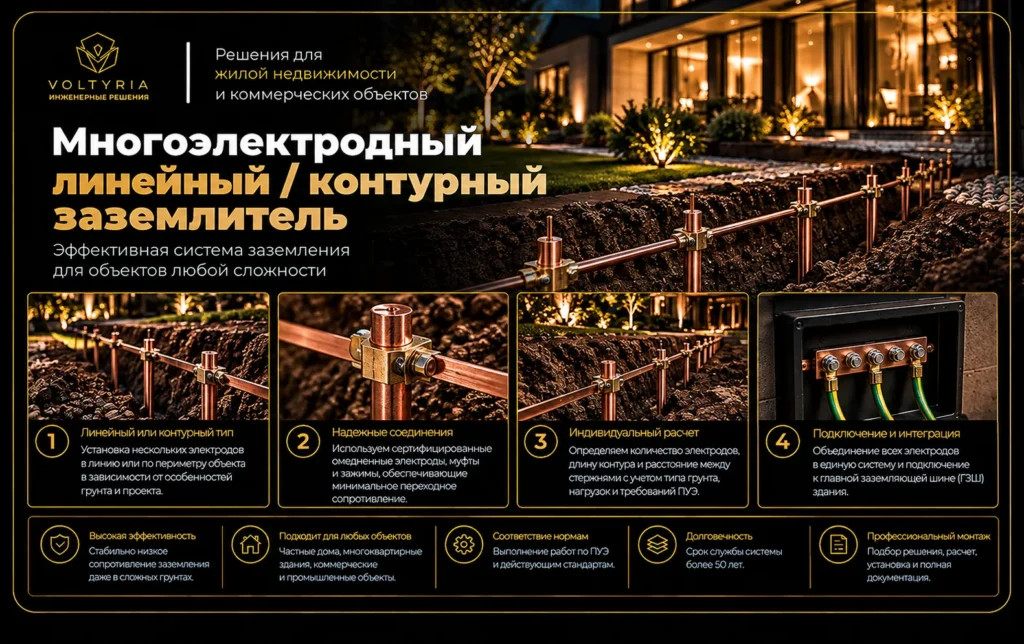

Многоэлектродный линейный / контурный заземлитель: Погружение нескольких вертикальных электродов, объединенных в единую цепь горизонтальной полосой из оцинкованной стали или меди. Применяется на объектах с ограничениями по глубине погружения (например, скальные породы) или при высоких токах короткого замыкания.

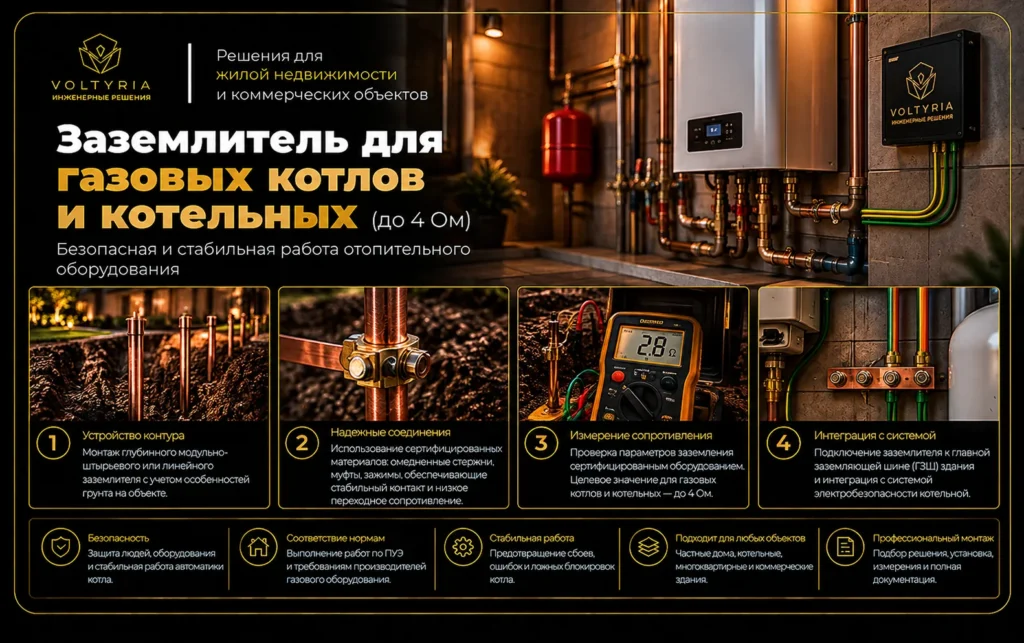

Заземлитель для газовых котлов и котельных (до 4 Ом): Специализированный контур с увеличенной площадью соприкосновения с грунтом, гарантирующий строгое выполнение нормативного сопротивления не более 4 Ом для успешного прохождения проверки газовыми службами.
Технологический контур для B2B и IT-инфраструктуры: Организация защитного и функционального (рабочего) заземления для серверных, медицинских центров, лабораторий и станочного парка с гашением высокочастотных сетевых помех.

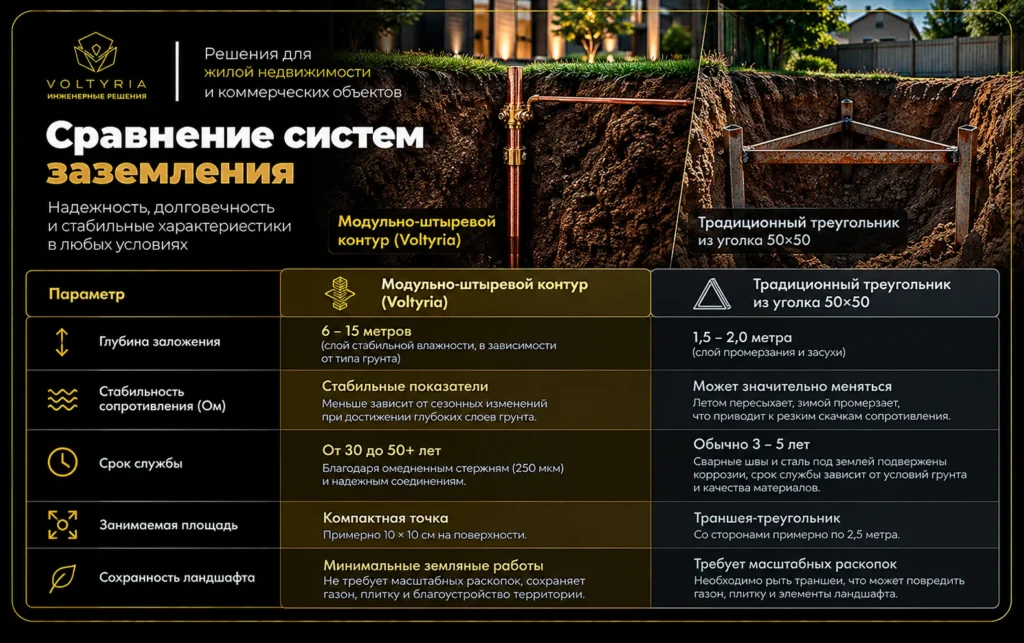

Сравнительный анализ инженерных решений
Требования к сопротивлению заземлителей по нормам
Частные дома и квартиры (220V / 380V):
Сопротивление заземляющего устройства в системе TN-C-S не должно превышать 10 Ом (при удельном сопротивлении грунта до 100 Ом).
Газовые котлы и технологическое оборудование:
Строгое требование газовых служб и производителей отопительного оборудования — не более 4 Ом.
Медицинская техника и вычислительные центры:
Повышенные требования безопасности и защиты от наводок — не более 2 Ом.
Особенности грунтов Одессы:
Верхние слои суглинка и песка летом сильно пересыхают, а ракушняк имеет высокое удельное сопротивление. Инженеры Voltyria рассчитывают глубину погружения контура с учетом эти сезонных факторов, чтобы заземление всегда оставалось в норме.
Часто задаваемые вопросы по устройству контура
Что такое система уравнивания потенциалов и как она связана с контуром?
Контур заземления выводится на главную заземляющую шину (ГЗШ) в электрощите. К этой же шине подключаются все металлические коммуникации дома (трубы водоснабжения, отопления, каркасы). Это исключает появление разности потенциалов между приборами и металлоконструкциями в доме.
Можно ли использовать водопроводную трубу или арматуру фундамента вместо контура?
Нет, это категорически запрещено нормами ПУЭ. Пластиковые вставки в водопроводе делают такое «заземление» смертельно опасным, а использование арматуры фундамента без специальных расчетов приводит к электрохимической коррозии железобетона и его разрушению.
Как проверяется правильность устройства контура?
После завершения работ проводиться замерочное испытание специализированным четырехполюсным измерителем сопротивления заземления (по методу трех или четырех точек). Результаты фиксируются в паспорте заземляющего устройства.
Что делать, если при монтаже на глубине 6 метров инструмент упирается в плотную скалу или плиту?
Если глубинное погружение в одной точке невозможно из-за геологических особенностей, схема корректируется: устанавливается 2 или 3 параллельных модульных штыря меньшей глубины, объединенные в единую систему с расстоянием между ними не менее длины самого электрода.
Связанные решения раздела «Электробезопасность»
Контур заземления является частью комплексной системы защиты здания. Ознакомьтесь со смежными страницами:
Монтаж заземления: этапы выполнения работ под ключ, инструмент и получение протоколов замеров.
Защита от скачков напряжения (УЗИП): сброс высокого напряжения импульса в контур заземления.
Получите инженерный расчет контура заземления
Отправьте характеристики вашего объекта или технические требования оборудования. Инженеры Voltyria рассчитают требуемые параметры контура и подготовят точную смету под ключ в Одессе.
